鋁鎂錳直立鎖邊系統結構
北京經濟開發區xxx體育館鋁鎂錳金屬屋面結構圖

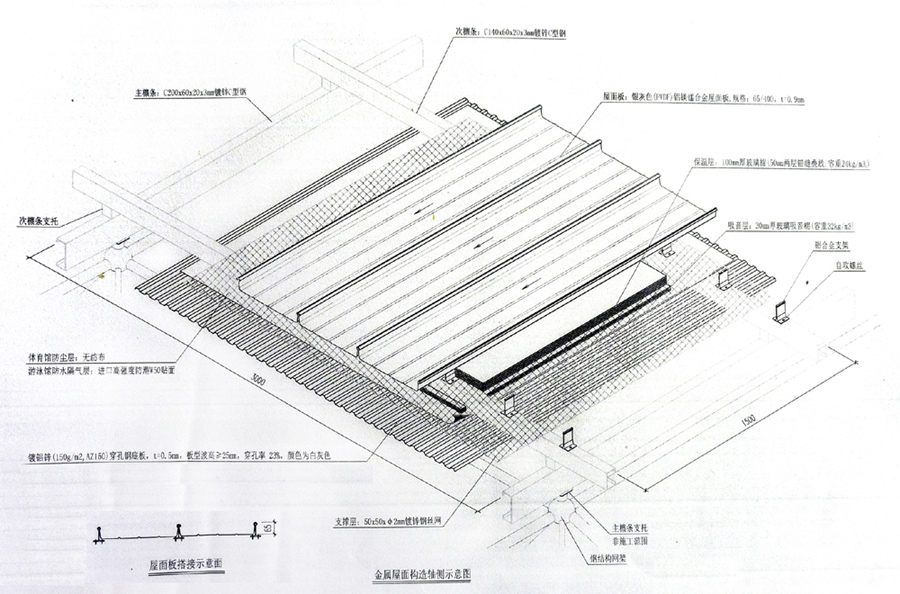

屋面材料選用：
1、屋面板采用銀灰色（PVDF）鋁鎂錳合金屋面板
規格：65/400 厚度：0.9mm 技術要求：合金狀態H44-46 合金成分AA3004 面板漆厚大于等于25
2、保溫層：100mm厚玻璃絲棉（50mm兩層錯縫疊放，容重24kg/m3，單層單面帶防潮加強鋁箔）
3、吸音層：30mm厚玻璃吸音棉（容重32kg/m3）
4、鋁合金支架
5、支撐層：50x50x直徑2mm鍍鋅鋼絲網
6、底板：鍍鋁鋅150g/m2，AZ150 穿孔鋼地板 厚0.5mm 板型波高大于等于25mm，穿孔率23%，顏色灰白色
|
